В 1910 году парусник «Пруссия» столкнулся с небольшим теплоходом. Капитан теплохода неверно оценил его скорость: считалось, что парусное судно не может идти настолько быстро. «Пруссия», спущенная на воду в 1902 году и известная как крупнейший в мире парусник с прямыми парусами, получила повреждения и в итоге затонула.
Её скорость составляла 16 узлов — около 29 км/ч. Для сухопутного наблюдателя это не выглядит впечатляюще, но небольшие круизные яхты часто развивают лишь 6–8 узлов. От чего зависит скорость судна, почему яхта может идти против ветра и даже быстрее него, а на стоянке её удерживает не только якорь? Ответ дают корпус, парус, киль, цепь и другие элементы, работающие вместе.
Почему длина корпуса ограничивает скорость судна

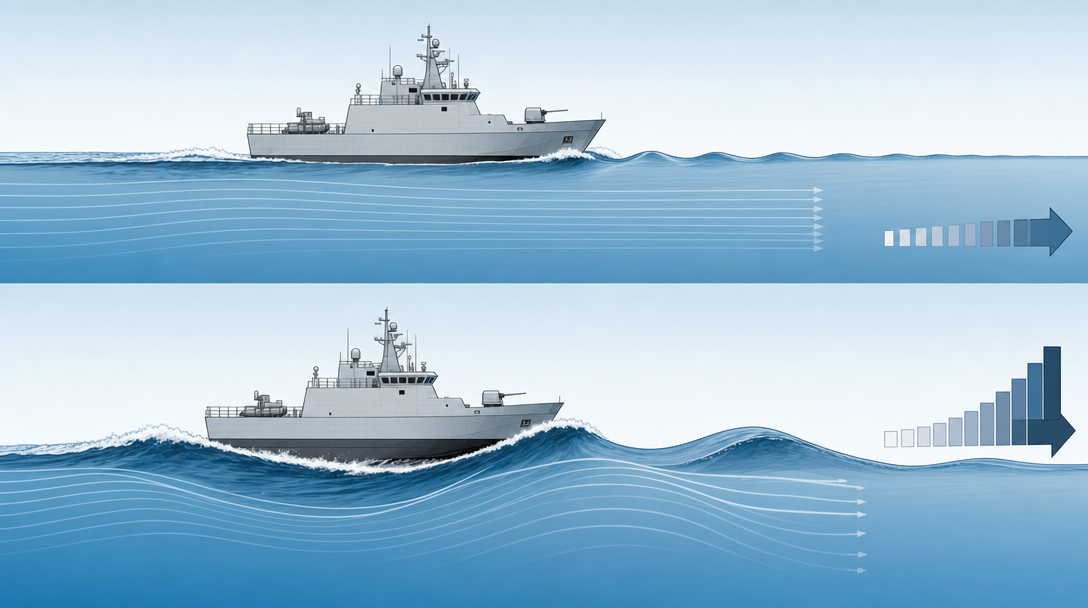

Скорость судна зависит не только от мощности двигателя или силы ветра. Во время движения корпус создаёт перед собой волну. Чем быстрее идёт лодка, тем длиннее становится эта волна, и воде приходится всё сильнее сопротивляться движению корпуса.
Пока волна заметно меньше корпуса, судно движется относительно ровно. Но при определённом соотношении волны и длины корпуса нос начинает подниматься на гребень, а затем судну приходится постоянно преодолевать растущее сопротивление. Именно здесь возникает волновой кризис судна: небольшое увеличение скорости требует уже очень большой прибавки мощности.
Длинный корпус достигает этого предела на большей скорости. Поэтому длина действительно влияет на максимальную скорость, но не означает, что любое длинное судно автоматически быстрее любого короткого: важны и сопротивление воды, и форма корпуса. С этой точки зрения 16 узлов «Пруссии» и 6–8 узлов небольшой круизной яхты нельзя сравнивать только по размеру двигателя или силе ветра.
Преодолеть волновой предел можно за счёт глиссирования — режима, при котором судно словно скользит по поверхности воды. Но для этого, как правило, требуется непропорционально большая мощность. Поэтому при оценке скорости судна полезно смотреть не на привычные сухопутные сравнения, а на длину корпуса и волну, которую ему приходится создавать.
Как корпус возвращает судно из крена
Высокий круизный лайнер может подниматься более чем на 70 метров, тогда как его подводная часть бывает меньше 10 метров. Одного объяснения «все тяжёлые детали лежат внизу» для такой устойчивости недостаточно: двигатели, запасы горючего и балласт действительно влияют на расположение центра тяжести, но центр тяжести всё равно находится довольно высоко.
На судно действуют две основные силы: сила тяжести и выталкивающая сила воды. Последнюю можно представить как суммарно приложенную в одной точке — центре плавучести. В спокойном положении эта схема может казаться неочевидной, особенно если центр плавучести находится ниже центра тяжести.

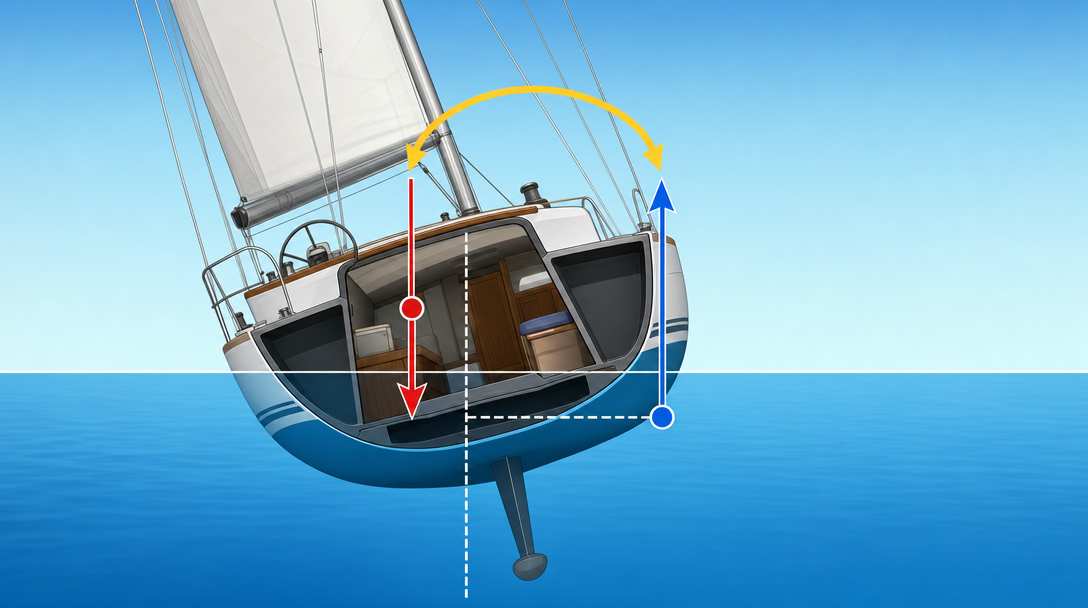

При крене центр тяжести примерно сохраняет своё положение, а центр плавучести смещается в сторону погружённой части корпуса. Форма днища здесь решает всё: с накренившейся стороны в воде оказывается больше корпуса, поэтому там возрастает выталкивающая сила. Сила тяжести и выталкивающая сила образуют пару, которая вращает лодку против крена и возвращает её к вертикальному положению.
Так работает остойчивость судна — способность сохранять равновесие и возвращаться после наклона. У неё есть предел: после определённого угла корпус всё-таки может опрокинуться. Для этой лодки назывался угол около 120 градусов; это характеристика конкретной лодки, а не универсальная норма для яхт. При таком наклоне парус может уйти под воду, но корпус способен вернуться в нормальное положение. Проверять это на практике не следует. Люки должны быть закрыты.
Как парус и киль позволяют идти против ветра
Парус как крыло и роль киля

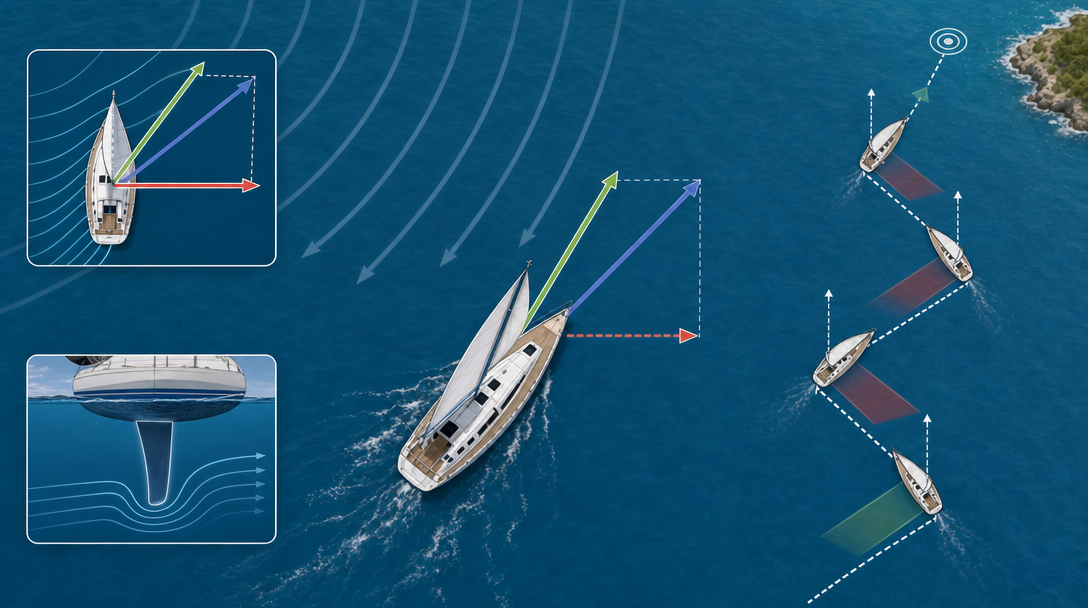

Прямо навстречу ветру парусник идти не может. Но это не означает, что ветер способен двигать лодку только строго по своему направлению. При боковом ветре парус можно поставить так, чтобы он работал подобно крылу самолёта.
С одной стороны паруса возникает пониженное давление, с другой — повышенное. Так появляется подъёмная сила, направленная не вверх, как у крыла самолёта, а в горизонтальной плоскости. У неё есть составляющая вперёд, которая двигает лодку, и составляющая вбок, которая стремится вызвать снос.
Здесь проявляется роль киля в лодке. Погружённый киль противодействует боковому смещению и помогает превратить действие паруса в движение по нужному направлению. В упрощённой модели парус создаёт силу в воздушном потоке, а киль сопротивляется сносу в воде. Поэтому лодка получает возможность идти не только по ветру, но и под углом к нему.
Когда ветер дует сбоку спереди, полезная составляющая подъёмной силы становится меньше, однако её может хватать для движения вперёд. При этом направление ветра, движения и бокового сноса не совпадают: парус не толкает лодку исключительно «сзади».
Лавировка и скорость выше ветра
Если ветер дует прямо в лицо, лодка меняет курс и движется зигзагом. На каждом участке, который называют галсом, парус снова создаёт подъёмную силу, а её передняя составляющая перемещает лодку к цели под углом. Такой способ движения называется лавировкой.
- Лодка идёт под углом к встречному ветру.
- На выбранном участке парус и киль создают движение вперёд с противодействием боковому сносу.
- После смены галса лодка продолжает приближаться к цели с другой стороны.
Путь при этом становится длиннее, но лавировка может дать большую итоговую скорость продвижения к цели. Причина в том, что при боковом ветре набегающий поток во время разгона не исчезает. Напротив, подъёмная сила может возрастать, пока не уравновесится сопротивлением.
Поэтому спортивные яхты способны двигаться быстрее ветра, хотя энергия по-прежнему берётся из ветрового потока. На попутном курсе при разгоне относительный поток ослабевает, а при боковом сохраняется. Именно поэтому движение быстрее ветра возможно для некоторых яхт, но не является свойством любой лодки при любом ветре.
За качеством обтекания паруса помогают наблюдать колдунчики — яркие ниточки. Если они направлены согласованно, поток проходит более ровно и энергия ветра используется эффективнее. Роторные паруса представляют отдельную конструкцию, но классическая модель паруса-крыла уже объясняет оба парадокса: движение против ветра и возможность превысить его скорость.
Почему на стоянке яхту держит не только якорь
Для небольшой лодки якорь кажется главным удерживающим элементом: его опускают за борт, и он фиксируется на дне. Но по мере увеличения судна в системе всё заметнее становится тяжёлая якорная цепь.
На стоянке на дно опускают несколько десятков метров цепи. Она лежит на грунте, работает как груз и создаёт силу трения, которая противодействует ветру, течению и другим силам, пытающимся сдвинуть судно. Принцип, как работает якорь и якорная цепь, можно передать так: якорь держит цепь, а цепь в значительной степени держит яхту.
Теоретически цепь способна удерживать судно и без якоря, но тогда её трудно зафиксировать на дне. Поэтому якорь остаётся частью общей системы: он фиксирует цепь, а её вес и трение помогают удерживать судно на месте.
Как стальной корпус защищают от коррозии
Стальной корпус постоянно сталкивается с водой, а краска служит первым барьером между металлом и агрессивной средой. Однако покрытие может стираться, трескаться и отслаиваться, поэтому одной окраски недостаточно для полного объяснения того, как металлические суда сохраняются годами.

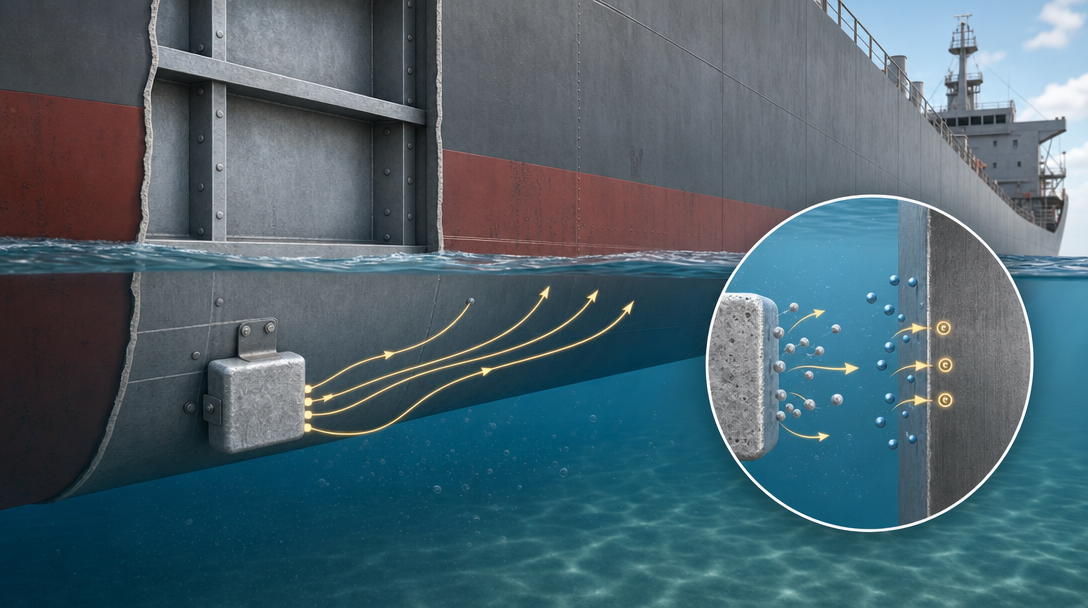

Дополнительно применяют катодную защиту. К стальному корпусу крепят бруски, обычно из цинка. Когда разные металлы соединены напрямую или проводником, между ними возникает поток электронов: в этой системе электроны переходят от цинка к железу.
С точки зрения упрощённой электрохимической модели коррозия связана с тем, что металл теряет электроны и затем участвует в дальнейших реакциях на поверхности. При катодной защите окисление переносится на цинковый элемент. Цинк постепенно разрушается, а железный корпус становится катодом и сохраняется лучше.
Именно поэтому такой элемент называют жертвенным анодом: он принимает на себя разрушение, защищая более крупную металлическую конструкцию. Систему можно сравнить с батарейкой, где корпус и цинковый брусок образуют связанную электрохимическую пару. Но краска и анод выполняют разные функции и дополняют друг друга; пока анод расходуется, его защитное действие не бесконечно.
Что физика объясняет в устройстве лодки
Устройство судна раскрывается через систему взаимодействующих сил. Корпус создаёт волны и задаёт предел скорости, его форма поддерживает остойчивость, парус использует подъёмную силу, а киль помогает направить её в движение вместо бокового сноса. На стоянке якорь фиксирует цепь, а цепь своим весом и трением удерживает яхту. Стальной корпус защищают краска и жертвенный анод.
Наблюдая за лодкой на воде, можно проверить себя четырьмя вопросами:
- Что сейчас ограничивает скорость: мощность или волновое сопротивление корпуса?
- Где находятся центр тяжести и сместившийся при крене центр плавучести?
- Дует ли ветер попутно или сбоку, и как совместно работают парус и киль?
- Что удерживает яхту на стоянке — только якорь или также лежащая на дне цепь?
Так физика на воде превращается из набора абстрактных терминов в способ читать поведение судна: по крену, волне, направлению паруса и работе якорной системы.
